Система дымоудаления относится к ключевым инженерным решениям противопожарной защиты зданий и сооружений. Её основная задача — ограничить распространение дыма и горячих продуктов горения, обеспечить возможность эвакуации людей и создать условия для работы пожарных подразделений. На практике опасность при пожаре чаще связана не с пламенем, а с дымом: он быстро заполняет пути эвакуации, снижает видимость, ухудшает дыхание и приводит к дезориентации. Именно поэтому противодымная защита рассматривается как отдельный комплекс мероприятий, а система дымоудаления — как совокупность технических средств, работающих по заданным алгоритмам.
Эффективность дымоудаления определяется не только производительностью вентиляторов и геометрией воздуховодов, но и правильным проектированием: зонированием, расчетом расходов воздуха, увязкой с пожарной сигнализацией, системой оповещения, автоматикой дверей и клапанов. В современных зданиях противодымные системы проектируют с учетом планировочных решений, назначения помещений, этажности, наличия атриумов, подземных уровней и возможных сценариев пожара. Правильно выполненная система позволяет выиграть время — наиболее ценный ресурс при чрезвычайной ситуации.
Когда необходимо дымоудаление
Необходимость устройства системы дымоудаления определяется назначением здания, его планировкой, этажностью и характеристиками путей эвакуации. Наиболее строгие требования предъявляются к объектам с массовым пребыванием людей и к зданиям с протяженными коридорами, лестничными клетками, лифтовыми холлами, а также к подземным частям, где естественное проветривание ограничено. Дымоудаление может быть организовано как для общих зон (коридоры, холлы, атриумы), так и для отдельных пожарных отсеков или помещений, в которых возможно интенсивное дымообразование.
Система особенно актуальна там, где даже кратковременное задымление путей эвакуации приводит к резкому падению пропускной способности выходов. Если дым попадает на лестничную клетку, люди теряют ориентацию и замедляют движение, а риск отравления продуктами горения возрастает. Помимо обеспечения эвакуации, дымоудаление снижает тепловую нагрузку на конструкции и помогает локализовать очаг пожара в пределах зоны возникновения, что уменьшает ущерб. Как правило, системы включаются автоматически по сигналам пожарной автоматики и работают в режиме, исключающем распространение дыма в смежные помещения.
Типовые ситуации, когда требуется предусматривать дымоудаление
- Здания и помещения с массовым пребыванием людей, где необходимо обеспечить безопасные пути эвакуации.
- Протяженные коридоры, холлы, тамбур-шлюзы и зоны, через которые проходит основной эвакуационный поток.
- Лестничные клетки и лифтовые холлы, требующие защиты от проникновения дыма.
- Подземные уровни, автостоянки и технические пространства с ограниченным естественным воздухообменом.
- Атриумы и большие открытые объемы, в которых дым может быстро распространяться по высоте.
Особенности противодымных систем
Противодымная защита строится на принципе управления потоками воздуха и давления. Для сдерживания дыма применяются два взаимосвязанных решения: удаление дымовых газов из зоны пожара и создание подпора воздуха в защищаемых зонах. В результате формируются направленные воздушные потоки, препятствующие перетеканию дыма на пути эвакуации. При этом системы должны работать в условиях высоких температур, возможного обесточивания отдельных участков и воздействия агрессивной среды, поэтому к оборудованию предъявляются повышенные требования по надежности и пожаростойкости.

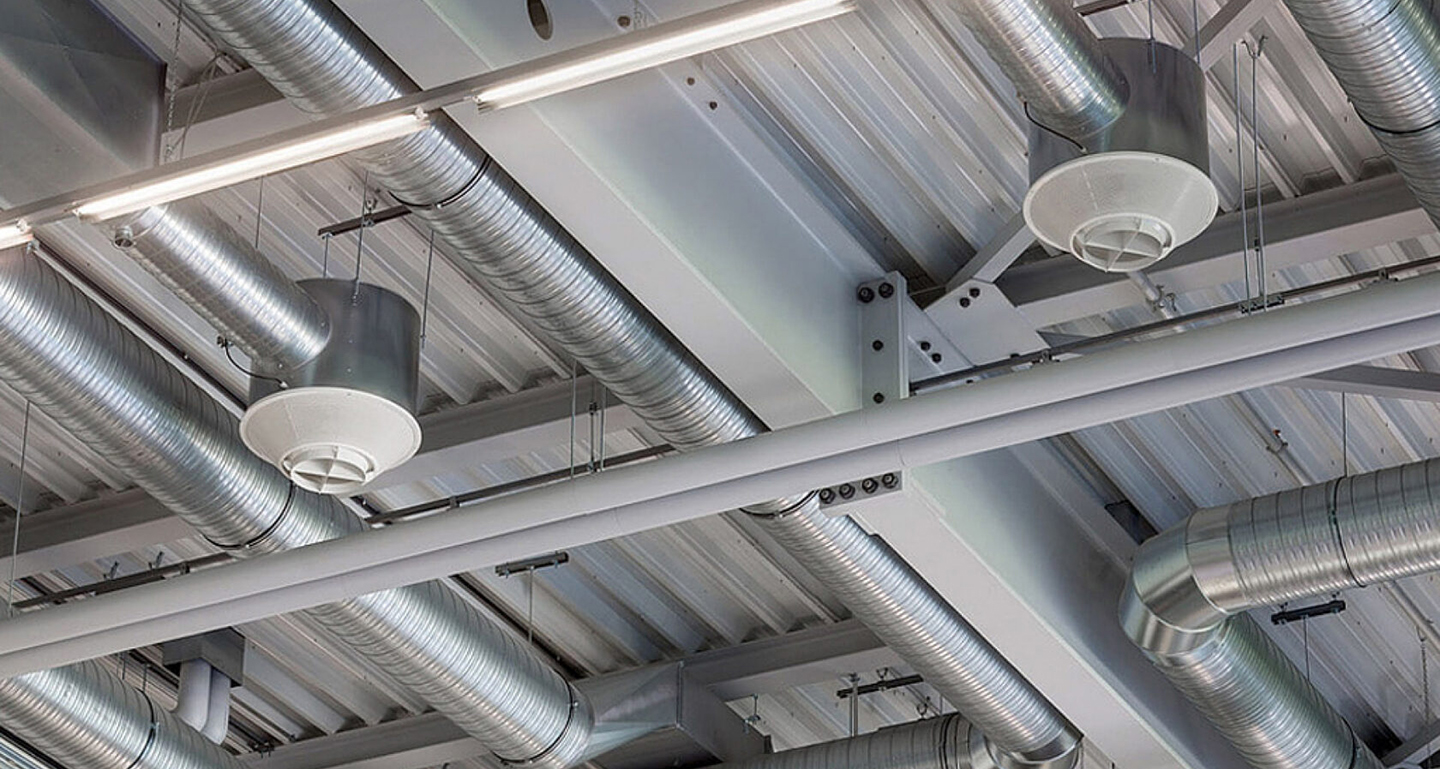

Конструктивно противодымные системы включают вентиляторы дымоудаления, воздуховоды и шахты, дымовые и противопожарные клапаны, решетки, огнезадерживающие элементы, датчики и шкафы управления. Важную роль играет автоматика: она обеспечивает запуск по заданному сценарию, контролирует положение клапанов, формирует сигналы диспетчеризации и блокирует режимы, которые могут ухудшить ситуацию (например, работа общеобменной вентиляции без корректного отключения или переключения). Проектирование требует точной увязки с архитектурой: размещение шахт, трассировка каналов, доступ для обслуживания, а также расчет аэродинамики и шумовых характеристик.
Отдельного внимания требует выбор режимов работы. При пожаре система должна обеспечивать расчетный расход дымоудаления и одновременно сохранять условия, при которых двери на путях эвакуации остаются открываемыми. Избыточный подпор может затруднить открытие дверей, а недостаточный — не предотвратит проникновение дыма. Поэтому баланс расходов и перепадов давления — один из главных показателей качества проекта и наладки.
Ключевые особенности и требования к противодымным системам
- Автоматический запуск по сигналам пожарной автоматики с возможностью ручного управления по установленным алгоритмам.
- Работа оборудования в условиях повышенных температур и задымленности, включая требования к пожаростойкости каналов и клапанов.
- Аэродинамический расчет расходов воздуха и перепадов давления для предотвращения распространения дыма.
- Согласование с архитектурными и технологическими решениями, обеспечение доступа для обслуживания.
- Интеграция с системами оповещения, диспетчеризации, противопожарными преградами и дверной автоматикой.
Приточная противодымная вентиляция
Приточная противодымная вентиляция предназначена для создания подпора воздуха в зонах, которые необходимо защитить от задымления. К таким зонам обычно относят лестничные клетки, лифтовые холлы, тамбур-шлюзы и коридоры эвакуации, а также помещения, через которые организуется вывод людей наружу. Принцип заключается в подаче наружного воздуха таким образом, чтобы давление в защищаемой зоне было выше, чем в зоне пожара или в смежных помещениях. Это формирует «воздушный барьер» и снижает вероятность проникновения дыма через щели и проемы.
Система подпора воздуха должна быть рассчитана так, чтобы обеспечить требуемый перепад давления при разных состояниях дверей: закрытых, частично открытых и открытых во время эвакуации. В реальных условиях люди постоянно открывают двери, поэтому проект предусматривает запас по расходу и способы регулирования, включая применение частотного управления вентиляторами, регулирующих клапанов и автоматики, работающей по датчикам давления. При этом избыточный подпор недопустим, если он приводит к резкому увеличению усилия на открывание дверей или к возникновению сильных сквозняков, мешающих эвакуации.
Особое значение имеет организация забора воздуха: приток должен осуществляться из безопасной зоны, исключающей подсос дыма. Воздухозаборные устройства размещают с учетом розы ветров, вероятных источников загрязнения и взаимного влияния с выбросами дымоудаления. Также важно обеспечить надежное электропитание и корректную работу в режиме пожара: общеобменная вентиляция, как правило, отключается или переводится в специальный режим, чтобы не способствовать распространению дыма.
Основные элементы и принципы работы приточной противодымной вентиляции
- Подача наружного воздуха в защищаемые зоны для создания подпора и предотвращения проникновения дыма.
- Расчет и поддержание перепада давления с учетом сценариев открывания дверей на путях эвакуации.
- Использование автоматики и датчиков давления для регулирования расхода воздуха и стабилизации режима.
- Размещение воздухозабора в безопасных местах с исключением подсоса дыма и загрязнений.
- Увязка с пожарной сигнализацией и режимами работы вентиляции здания при возникновении пожара.
Система дымоудаления — важнейший компонент противопожарной защиты, ориентированный на снижение риска задымления и повышение безопасности эвакуации. Её эффективность достигается только при комплексном подходе: грамотном проектировании, корректном выборе оборудования, точном аэродинамическом расчете и надежной автоматизации. Дымоудаление и подпор воздуха должны работать согласованно, формируя управляемые воздушные потоки и перепады давления, которые препятствуют распространению дыма по зданию.
При эксплуатации особое значение имеют регулярные проверки, техническое обслуживание, контроль работоспособности автоматики и исполнительных устройств. Даже качественно спроектированная система теряет эффективность без плановой наладки и дисциплины обслуживания. В итоге правильно организованная противодымная защита позволяет выиграть время для эвакуации, облегчает действия пожарных подразделений и снижает последствия пожара для людей и конструкций здания.
